控制電纜產品介紹

查看次數： 32251

T 瀏覽字號

大中小

1 絕緣控制電纜

⒈1簡介

控制電纜是作為各類電器、儀器、儀表及自動裝置之間的連接線，起著傳輸各種啟動、操作、控制、信號顯示、測量等電能訊號的作用，在工礦企業、變電站、交通、科技等部門的控制、測量、信號傳遞、報警和聯鎖系統中廣泛應用。

我公司塑料絕緣控制電纜產品按照GB/T9330.1~3—2008國家標準生產。阻燃和耐火類控制電纜，則應符合GB/T19666-2005國家標準。

⒈2 塑料絕緣控制電纜的技術特性

⒈2.1 額定電壓額定電壓是電纜設計和電性能試驗用的基準電壓。用U₀/U表示，單位為V。

U₀——任一主絕緣導體和“地”（金屬屏蔽、金屬套或周?chē)橘|(zhì)）之間的電壓有效值；

U——多芯電纜或單芯電纜系統任一兩相導體之間的電壓有效值。

當電纜使用于交流系統時，電纜的額定電壓至少應等于該系統的標稱電壓。

當使用于直流系統時，該系統的標稱電壓應不大于電纜額定電壓的1.5倍。

系統的工作電壓應不大于系統額定電壓的1.1倍.

1.2.2 控制電纜導體的長期允許工作溫度

聚氯乙烯絕緣控制電纜——70℃；

交聯聚乙烯絕緣控制電纜——90℃。

1.2.3 控制電纜的敷設溫度應不低于0℃。

1.3 控制電纜允許的彎曲半徑

1.3.1 無鎧裝層的電纜應不小于電纜外徑的6倍；

1.3.2 有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍；

1.3.3 有屏蔽層結構的軟電纜應不小于電纜外徑的6倍。

2 塑料絕緣控制電纜主要用途表

型號	產 品名稱	主要使用范圍
KVV	銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道等固定場合。
KYJV	銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜
KYJY	銅芯交聯聚乙烯絕緣聚烯烴護套控制電纜
KVVP	銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜	敷設在室內、電纜溝、管道等要求屏蔽固定場合。
KYJVP	銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜
KYJYP	銅芯交聯聚乙烯絕緣聚烯烴護套編織屏蔽控制電纜
KVVP2	銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜	敷設在室內、電纜溝、管道等要求屏蔽固定場合。
KYJVP2	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
KYJYP2	銅芯交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽控制電纜
KVVP3	銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜	敷設在室內、電纜溝、管道等要求屏蔽固定場合。
KYJVP3	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜
KYJYP3	銅芯交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶屏蔽控制電纜
KVV22	銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜	敷設在室內、電纜溝、管道直埋等能承受較大機械外力等固定場合。
KYJV22	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
KYJY23	銅芯交聯聚乙烯絕緣聚烯烴護套鋼帶鎧裝控制電纜
KVV32	銅芯聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝控制電纜	敷設在室內、電纜溝、管道直埋等能承受較大機械外力等固定場合。
KYJV32	銅芯交聯聚乙烯絕緣聚氯乙烯護套細鋼絲鎧裝控制電纜
KYJY33	銅芯交聯聚乙烯絕緣聚烯烴護套細鋼絲鎧裝控制電纜
KVVR	銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜	敷設在室內、移動要求柔軟等場合
KVVRP	銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜	敷設在室內、移動要求柔軟及屏蔽等場合
KVVP2-22	銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜	敷設在室內、溝道、管道、直埋等能承較大機械外力和要求屏蔽等固定場合。
KYJYP2-23	銅芯交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽鋼帶鎧裝控制電纜
KYJVP2-22	銅芯交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽鋼帶鎧裝控制電纜

3塑料絕緣控制電纜產品規格表

產品型號	額定電壓 V	導體標稱截面 mm²
		0.5	0.75		1		1.5	2.5	4	6	10
		芯數
KVV	450/750	——	2~61						2~44	2~37	2~19
KYJV		——	2~61						2~44	2~37	2~19
KYJY		——	2~61						2~44	2~37	2~19
KVVP		——	2~61						2~14		2~10
KYJVP		——	2~61						2~14		2~10
KYJYP		——	2~61						2~14		2~10
KVVP2		——	4~61						2~30	2~27	4~14
KYJVP2		——	4~61						2~30	2~27	4~14
KYJYP2		——	4~61						2~30	2~27	4~14
KVV22		——	6~61					2~61	2~44	2~37	2~19
KYJV22		——	6~61					2~61	4~14	2~37	2~19
KYJY23		——	6~61					2~61	4~14	2~37	2~19
KVV32		——	16~61	6~61			4~61	2~61	2~30	2~27	4~14
KYJV32		——	16~61	6~61			4~61	2~61	2~30	2~27	4~14
KYJY33		——	16~61	6~61			4~61	2~61	2~30	2~27	4~14
KVVR		2~61							2~30		——
KVVRP		2~61					2~48		2~14		——
KVVP2-22		——	7~61			4~61			4~14		4~10
KYJYP2-23		——	7~61			4~61			4~14		4~10
KYJVP2-22		——	7~61			4~61			4~14		4~10

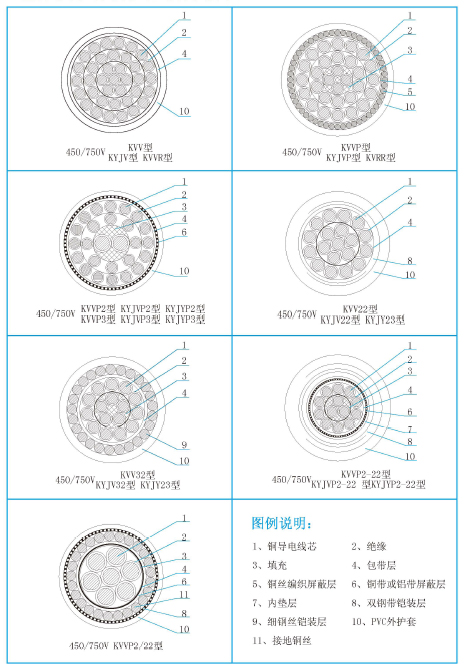

4 塑料絕緣控制電纜產品結構示意圖

5 塑料絕緣控制電纜使用注意事項

5.1 控制電纜的表示方法；

5.1 電纜用型號、規格及標準編號表示；

5.2 同一品種采用不同導體結構時，第1種導體用（A）表示(省略)，第2種導體用（B）表示，在規格后標明；

5.3 電纜中的綠/黃雙色絕緣線芯應與其它線芯分別表示；

5.4 例：銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜，固定敷設時用，額定電壓450/750V，24芯，1.5mm2,有綠/黃雙色絕緣線芯，較硬導體結構，表示為：

第1種導體者：KVV-450/750V23×1.5+1×1.5 GB/T9330.2-2008。

第2種導體者：KVV-450/750V23×1.5（B）+ 1×1.5 GB/T9330.2-2008。

6 塑料絕緣阻燃及耐火控制電纜

6.1 定義：即電纜燃燒條件下確保一定時間內（90min）能夠保持線路的完整性，并能夠保證在火災下，線路維持正常供電一段時間，保證有足夠的時間進行報警、消防以及人員和財產的正常撤離等工作，這就是電纜具有的耐火（防火）性能。電纜在火災下，能夠把燃燒限制在局部范圍內，不產生蔓延，保住其他的各種設備，避免造成更大的損失，這就是電纜具有的阻燃性能。

6.2 塑料絕緣阻燃控制電纜

6.2.1 塑料絕緣阻燃控制電纜的分類

分為阻燃A類、阻燃B類、阻燃C類、阻燃D類。代號為：

ZA、ZB、ZC、ZD。其中ZD適用于外徑不大于12mm的電線電纜。

A類阻燃最為嚴格，B類阻燃要求也比較高，適用于對阻燃要求較為嚴格的場合；C類和D類為一般阻燃，適用于大多數要求阻燃的場合。

6.2.2 塑料絕緣阻燃控制電纜的型號

在原有型號前加綴 “ZA”、 “ZB”、 “ZC”、 “ZD”表示，包括GB/T9330-2008標準所覆蓋的所有型號和規格的產品，例：ZC-KVV表示C級阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜；ZA-KYJV表示A級阻燃銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜。

用戶在訂購阻燃電纜時，應根據需要注明阻燃的類別代號。

6.3 塑料絕緣耐火控制電纜

6.3.1 國家標準GB/T19666-2005《阻燃和耐火電線電纜通則》中規定試樣在試驗電壓為額定電壓的條件下，經受供火時間+冷卻時間（90+15）min后，1）2A熔斷器不斷；2）指示燈不熄。注：供火溫度為750℃。

6.3.2 塑料絕緣耐火控制電纜的型號

在原有型號前加綴 “N”表示，包括GB/T9330-2008標準所覆蓋的除軟結構外的所有型號產品，規格是1.5mm²及以上。例：N-KVV表示銅芯聚氯乙烯絕緣聚氯乙烯護套控制耐火電纜。

6.4 塑料絕緣阻燃耐火控制電纜的型號

在原有型號前加綴 “ZAN”、 “ZBN” “ZCN” “ZDN”表示，包括GB/T9330-2008標準所覆蓋的除鋁導體和軟結構外的所有型號產品，規格是1.5mm²及以上。例：ZAN-KVV表示A級阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套耐火控制電纜；例：ZCN-KYJV表示C級阻燃銅芯交聯聚乙烯絕緣聚氯乙烯護套耐火控制電纜

6.5性能

阻燃及耐火性能符合GB/T19666的規定，其余符合相關標準要求。

注：耐火電纜由于導體與絕緣間設置耐火層，絕緣厚度可以減薄，減薄后的厚度不應小于原標稱厚度的80%。且設置耐火層導致電纜外徑及單位重量較普通電纜的外徑有所增加。
