1、架空絕緣電纜產品標準和適用范圍
2、架空絕緣電纜使用特性
3、架空絕緣電纜產品型號、名稱及主要用途表
4、架空絕緣電纜產品規格表
5、架空絕緣電纜結構示意圖
6、架空絕緣電纜結構表
7、架空絕緣電纜主要技術性能
8、架空絕緣電纜使用參數表
1、架空絕緣電纜產品標準和適用范圍
1.1 產品標準
GB/T 12527-2008《額定電壓1kV及以下架空絕緣電纜》
GB/T 14049-2008《額定電壓10kV架空絕緣電纜》
Q/KDL09-2015《額定電壓10kV及以下鋼芯加強鋁導體架空絕緣電纜》
1.2 適用范圍
額定電壓1kV及以下架空絕緣電纜適用于交流額定電壓1kV及以下架空固定敷設電力線路及引戶線等。（當使用直流系統時，該系統的額定電壓應不大于電纜額定電壓的1.5倍）
額定電壓10kV架空絕緣電纜適用于交流額定電壓10kV的架空固定敷設電力線路（軟銅芯產品用于變壓器引下線）。
2、架空絕緣電纜使用特性
2.1 額定電壓1kV及以下架空絕緣電纜
2.1.1 電纜導體的長期允許工作溫度：
聚氯乙烯、聚乙烯絕緣應不超過70℃；
交聯聚乙烯絕緣應不超過90℃。
2.1.2 聚氯乙烯電纜的敷設溫度應不低于0℃。其余電纜的敷設溫度應不低于-20℃
2.1.3 電纜的允許彎曲半徑：
電纜外徑（D）小于25mm，彎曲半徑不小于4 D；電纜外徑（D）大于或等于25mm的彎曲半徑不小于6 D
2.2 額定電壓10kV架空絕緣電纜
2.2.1 電纜導體的最高長期允許工作溫度：
高密度聚乙烯絕緣：75℃；交聯聚乙烯絕緣：90℃。
2.2.2 短路時（最長持續時間不超過5秒）電纜的最高溫度：
高密度聚乙烯絕緣：150℃；交聯聚乙烯絕緣：250℃。
2.2.3 聚氯乙烯電纜的敷設溫度應不低于0℃。其余電纜的敷設溫度應不低于-20℃。
2.2.4 電纜的允許彎曲半徑：
單芯電纜為20（D+d）；多芯電纜為15（D+d）；
其中：D——電纜實際外徑；d——電纜導體實際外徑
3、產品型號、名稱及主要用途
（表1）
|
電纜型號 |
電纜名稱 |
電纜用途 |
|
JKV |
銅芯聚氯乙烯絕緣架空電纜 |
架空固定敷設及引戶線等；軟銅芯產品用于變壓器引下線。電纜架設時，應考慮電纜和樹木保持一定距離，電纜運行時，允許電纜和樹木頻繁接觸。 |
|
JKLV |
鋁芯聚氯乙烯絕緣架空電纜 |
|
|
JKY |
銅芯聚乙烯絕緣架空電纜 |
|
|
JKTRY |
軟銅芯聚乙烯絕緣架空電纜 |
|
|
JKLY |
鋁芯聚乙烯絕緣架空電纜 |
|
|
JKYJ |
銅芯交聯聚乙烯絕緣架空電纜 |
|
|
JKTRYJ |
軟銅芯交聯聚乙烯絕緣架空電纜 |
|
|
JKLYJ |
鋁芯交聯聚乙烯絕緣架空電纜 |
|
|
JKLYJ/B |
鋁芯本色交聯聚乙烯絕緣架空電纜 |
|
|
JKLGYJ |
加強型鋁芯交聯聚乙烯絕緣架空電纜 |
|
|
JKLY/Q |
鋁芯輕型聚乙烯薄絕緣架空電纜 |
架空固定敷設；電纜架設時應考慮電纜和樹木保持一定距離，電纜運行時，只允許電纜和樹木作短時接觸。 |
|
JKLYJ/Q |
鋁芯輕型交聯聚乙烯薄絕緣架空電纜 |
|
|
JKLGYJ/Q |
架強型鋁芯交聯聚乙烯薄絕緣架空電纜 |
4、架空絕緣電纜產品規格
（表2）
|
額定電壓kV |
電纜型號 |
芯數 |
標稱截面mm2 |
|
1 |
JKV JKY JKYJ |
1 |
10~400 |
|
JKLV JKLY JKLYJ |
2\4 |
10~120 |
|
|
JKLV JKLY JKLYJ |
3+K(A) |
10~120（其中：K：25~120） |
|
|
JKLGYJ JKLGV JKLGY |
1 |
25/4~300/70 |
|
|
10 |
JKY JKLY JKYJ JKLYJ JKTRY JKTRYJ JKLYJ/Q JKLY/Q |
1 |
10~400 |
|
JKYJ JKLYJ JKTRYJ JKLTJ |
3 |
25~400 |
|
|
3+K（A） |
25~400（其中：K：25~120） |
||
|
JKLGYJ JKLGYJ/Q |
1 |
25/4~300/70 |
說明：1、K為承載絞線，按工程設計要求，可任選表中規定截面與主線民間相匹配。2、K（A）表示鋼承載絞線。

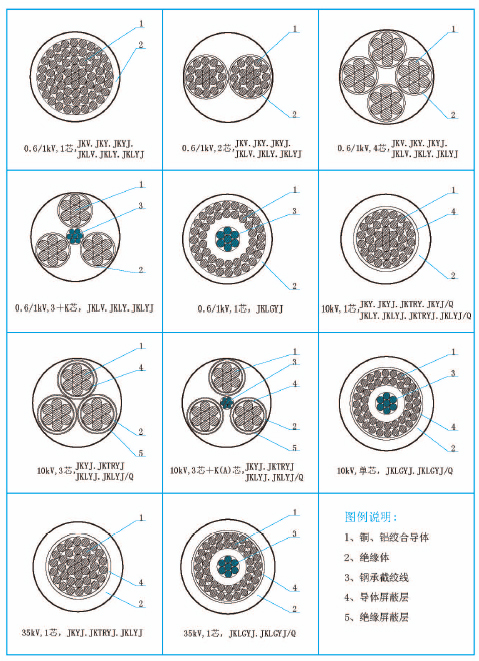

5、架空絕緣電纜結構示意圖
